Результат полевых испытаний
направленной антенны 1200 МГц

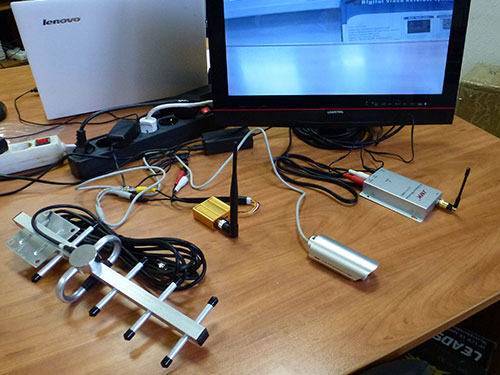

Для замера дальности беспроводной передачи видеосигнала использовался усилитель сигнала WF-1500 мощностью 1500 милливатт (4-канальный) и обычная аналоговая уличная CCD видеокамера JK-219.

 Результат полевых испытаний направленной антенны 1200 МГц

Монитор с приемным блоком были установлены в офисе. Приемный блок со штатной антенной были установлены поближе к окну, окно – обычный, не экранированный стеклопакет и окно было открыто.

Обзор тестирования направленной антенны 1200 МГц в полевых условиях


Камера с передатчиком были установлены на мобильном объекте (автомобиль). Постоянно поддерживалась связь с офисом и уточнялось наличие видеоизображения на мониторе. Замеры проводились каждые 20 метров.


Обзор тестирования направленной антенны 1200 МГц в полевых условиях

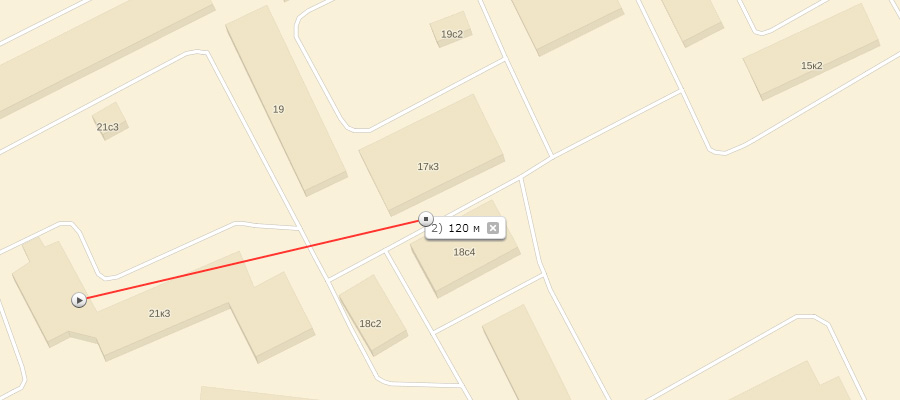

На схеме видно, что дальность передачи со штатной антенной, составила 120 метров, при этом надо учитывать, что это городская застройка и прямой видимости между передатчиком и приемником не было. При увеличении дальности на экране стали появляться помехи и изображение стало сильно искажаться.

Обзор тестирования направленной антенны 1200 МГц в полевых условиях

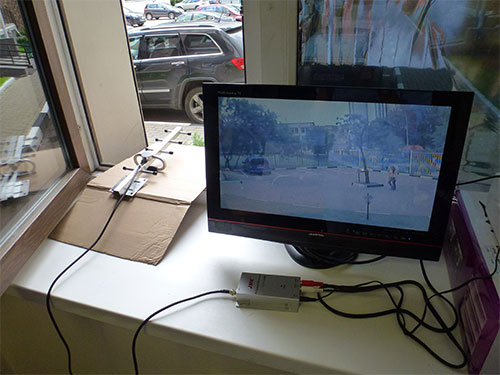

Теперь к приемному блоку вместо штатной антенны была подключена направленная антенна 1200 МГц. Коэффициент усиления антенны равен 9 dBi, длина кабеля 4.5 метра. Антенна была направлена в сторону мобильного объекта и вынесена за пределы офиса.

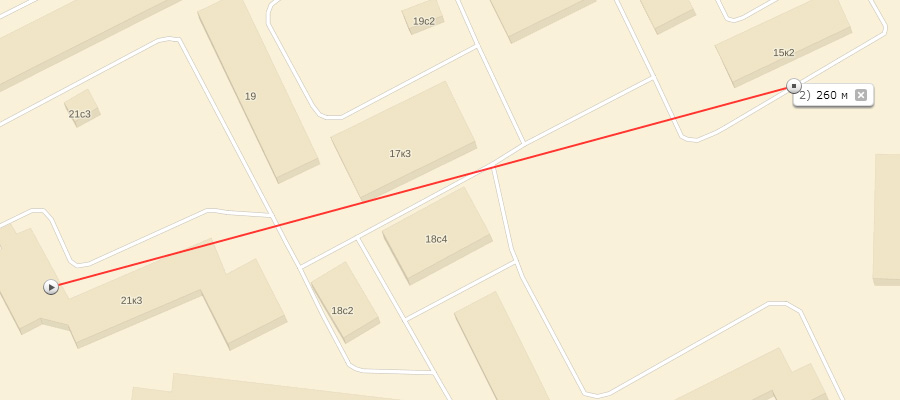

Как видно из схемы теперь дальность увеличилась до 260 метров. Прямая видимость так же достигнута не была, и теперь уже было 2 помехи в виде жилых многоэтажных домов.

Обзор тестирования направленной антенны 1200 МГц в полевых условиях

В результате испытания было подтверждено увеличение дальности беспроводной передачи данных по радиоканалу, при использовании направленной антенны минимум в 2 раза. Конечно, надо отметить, что при наличии помех в виде домов или любых других построек, дальность передачи радиосигнала будет сильно варьироваться.

Виталий Седов
